首页 正文

尼龙6的单体单元是什么

PA6与PA66的区别是什么?

聚酰胺树脂,英文名称为polyamide,简称PA,俗称尼龙(Nylon)。它是大分子主链重复单元中含有酰胺基团的高聚物的总称。


是五大工程塑料中产量最大、品种最多、用途最广的品种,与其他聚合物共混物和合金等,满足不同特殊要求,广泛用作金属,木材等传统材料代用品。





尼龙中的主要品种是尼龙6(PA6)和尼龙66(PA66),占绝对主导地位。


那么PA6与PA66的本质区别是什么?


物理特性基本区别



尼龙6(PA6)为聚己内酰胺,而尼龙66(PA66)为聚己二酸己二胺,PA66比PA6要硬l2%。


PA6的化学物理特性和PA66很相似,然而,它的熔点较低,而且工艺温度范围很宽。它的抗冲击性和抗溶解性比PA66要好,但吸湿性也更强。


PA66是一种半晶体-晶体材料,有较高的熔点,在较高温度也能保持较强的强度和刚度。


产品性能区别


PA6:具有优异的热稳定性,高耐热性;尺寸稳定性好;高表面质量;防翘曲性好。

熔点:210 - 220 ℃

分解温度:>300℃

闪点:>400 ℃

自燃温度:>450 ℃

物态:固体颗粒

臭味:无毒性:

无循环利用:可以

最终处理:土壤(无害工业废品)

灭火剂:可用各种灭火剂(水,泡沫,粉剂,CO2,沙)

运输:非危险品,适用各种运输工具

欧共体标准:非危险品


PA66具有优良的耐磨性,耐高冲击性好,尺寸稳定性好。

熔点:250-270℃

分解温度:>350 ℃

闪点:>400 ℃

自燃温度:>450℃

物态:固体颗粒

臭味:无毒性:

无循环利用:可以

最终处理:土壤(无害工业废品)

灭火剂 :可用各种灭火剂(水,泡沫,粉剂,CO2,沙)

运输:非危险品,适用各种运输工具

欧共体标准:非危险品


用途区别


PA6一般用于汽车零部件、机械部件、电子电器产品、工程配件等产品。


PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品,如船用螺旋桨、齿轮、滚子、滑轮、辊轴、泵体中叶轮、风扇叶片、高压密封围、阀座、垫片、衬套、各种把手、支撑架、电线包内层等。


注塑工艺区别


PA6-注塑工艺条件


PA6




因为塑件的许多品质特性都要受到吸湿性的影响,因此使用 PA6 设计产品时要 充分考虑到这一点。


为了提高PA6的机械特性,经常加入各种各样的改性剂。玻璃纤维就是最常见的添加剂,有时为了提高抗冲击性还加入合成橡胶,如EPDM和SBR等。


对于没有添加剂的产品,PA6的收缩率在1%到1.5%之间。加入玻璃纤维的增强尼龙可以使收缩率降低到0.3%(但和流程相垂直的方向还要稍高一些)。成型组装的收缩率主要受材料结晶度和吸湿性影响。


干燥处理

由于PA6很容易吸收水分,因此特别要注意加工前的干燥。

如果材料是用防水材料包装供应的,则容器应保持密闭。

如果湿度大于0.2%,建议在80℃以上的热空气中干燥16小时。

如果材料已经在空气中暴露超过8小时,建议进行105℃,8小时以上的真空烘干。


熔化温度

230~280℃,对于增强尼龙为250~280℃。


模具温度

80~90℃。

模具温度很显著地影响结晶度,而结晶度又影响着塑件的机械特性,对于结构部件来说结晶度很重要,因此建议模具温度为80~90℃。

对于薄壁的,流程较长的塑件也建议使用较高的模具温度。

增大模具温度可以提高塑件的强度和刚度,但会降低韧性。

如果壁厚大于3mm,建议使用20~40℃的低温模具。对于玻璃增强材料模具温度应大于80℃。


注射压力

一般在750~1250bar之间(取决于材料和产品设计)。


注射速度

高速(对增强尼龙要稍微降低)。


流道和浇口

由于PA6的凝固时间很短,因此浇口的位置非常重要。

浇口孔径不要小于0.5*t(这里t为塑件厚度)。

如果使用热流道,浇口尺寸应比使用常规流道小一些,因为热流道能够帮助阻止材料过早凝固。

如果用潜入式浇口,浇口的最小直径应当是0.75mm。



PA66-注塑工艺条件


PA66




PA66在成型后仍然具有吸湿性,其程度主要取决于材料的组成、壁厚以及环境条件。产品设计时,一定要考虑吸湿性对几何稳定性的影响。


PA66的粘性较低,因此流动性很好(但不如PA6)。这个性质可以用来加工很薄的元件。粘度对温度变化很敏感。


PA66的收缩率在1%~2%之间,加入玻璃纤维改性可以将收缩率降低到0.2%~1%。收缩率在流程方向和与流程方向相垂直方向上的相异是较大的。


PA66对许多溶剂具有抗溶性,但对酸和其它一些氯化剂的抵抗力较弱。



干燥处理

如果加工前材料是密封的,那么就没有必要干燥。

如果储存容器被打开,那么建议在85℃的热空气中干燥处理。

如果湿度大于0.2%,还需要进行105℃,12小时的真空干燥。


熔化温度

260~290℃。

对玻璃改性的产品为275~280℃。

熔化温度应避免高于300℃。


模具温度

建议80℃。

模具温度将影响结晶度,而结晶度将影响产品的物理特性。

对于薄壁塑件,如果使用低于40℃的模具温度,则塑件的结晶度将随着时间而变化,为了保持塑件的几何稳定性,需要进行退火处理。


注射压力

通常在750~1250bar,取决于材料和产品设计。


注射速度

高速(对于增强型材料应稍低一些)。


流道和浇口

由于PA66的凝固时间很短,因此浇口的位置非常重要。

浇口孔径不要小于0.5*t(这里t为塑件厚度)。

如果使用热流道,浇口尺寸应比使用常规流道小一些,因为热流道能够帮助阻止材料过早凝固。

如果用潜入式浇口,浇口的最小直径应当是0.75mm。

解读 | 一篇搞懂尼龙进口的那些事儿


聚酰胺俗称尼龙,英文简称PA,是分子主链上含有重复酰胺基团的热塑性树脂总称,包括脂肪族聚酰胺、脂肪-芳香族聚酰胺(即半芳香族聚酰胺)和芳香族聚酰胺,是最早出现能够承受负荷的热塑性塑料,也是五大通用工程塑料中产量最大、品种最多、用途最广的,广泛用于机械、汽车、电器、纺织器材、化工设备、航空、冶金等领域,成为各个行业不可缺少的结构材料。

此外,由于聚酰胺强极性的特点,吸湿性强,尺寸稳定性能差,可以通过改性来改善其性能。可以在PA加入玻璃纤维、阻燃剂、碳黑等吸收紫外线的助剂等,从而提高力学性能、耐热性、拉伸强度、自润滑性等性能。


分 类



聚酰胺主要品种有“尼龙6”“尼龙66”“尼龙11”“尼龙12”“尼龙610”“尼龙612”“尼龙46”“尼龙1010”等。其中“尼龙6”和“尼龙66”产量最大,约占尼龙产量的90%以上。



海关归类

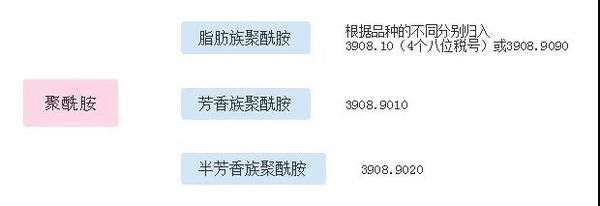

根据品种的不同,聚酰胺归在品目39.08项下,共涉及7个八位税号。


规范申报要素解读


根据《2020年中华人民共和国海关进出口商品规范申报目录及释义》(以下简称《规范申报目录》),品目39.08项下聚酰胺的规范申报要求如下:



注意事项


(一)成分含量。


1.准确申报聚酰胺的成分含量和其他组分的组成和含量。其他组分建议用化合物名称申报,包括阻燃剂、助剂等,避免笼统申报为“阻燃剂”“助剂”“其他”等。


举例及解释

成分含量申报为“聚酰胺-6,6”含量36%、溴化聚苯乙烯21%、三氧化二锑9%、玻纤含量25%、白色色母粒含量6%、润滑剂含量3%的改性聚酰胺应归入3908.9090,而不是39081011.90。


“溴化聚苯乙烯”是常用的溴系阻燃剂,此处若笼统地申报为“阻燃剂”则可能错误地归入39081011.90,其实该商品是“聚酰胺-6,6”和溴化聚苯乙烯的混合物,且无任一种聚合物的成分含量达到聚合物含量的95%及以上。


2.各组分的成分含量相加应达到100%。


举例及解释

“聚酰胺-6”和“聚酰胺-6,6”的混合物,应准确填写两种聚酰胺所占比重的百分比,如两者各占50%的,可填写为“50%聚酰胺-6,50%聚酰胺-6,6”。

(二)单体单元的种类和比例。


单体单元指能起聚合或缩聚等反应而生成高分子化合物的简单化合物,规范申报要素“单体单元的种类和比例”不是简单地重复“成分含量”的内容,并且“比例”要以重量计的百分含量进行表述。

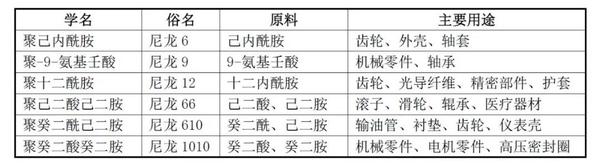

常见的脂肪族聚酰胺及其单体


常见的半芳香族聚酰胺及芳香族聚酰胺及其单体


(三)是否切片。


《中华人民共和国进出口税则本国子目注释》对税号3908.1011“聚酰胺-6,6切片”的概念进行了明确:“切片是指聚合物与各种添加剂混合后,送入挤出机中熔化,并进一步混合均匀。通过多孔口模,形成多根条料,再用切粒机切断而成的粒料。切断有热切粒和冷切粒之分。热切粒是指在条料离开口模后,一边用空气或水冷却,一边立即用旋转刀切断,此时粒料的周边无明显的切刀的痕迹,大多呈圆粒状;后者是将条料全部冷却后,再送入切粒机切粒,此时粒料的两边可见有切刀的痕迹,大多呈扁平或扁椭圆状。”上述“切片”的概念,不仅适用于“聚酰胺-6,6”,也适用于其他聚合物(塑料)。若进口的聚酰胺为颗粒状,该指标填写“是”;若为液体或者粉末等,该指标则填写“否”。






供稿/ 海关总署税收征管局(广州)(部分图片源于网络)

监制/ 陶永

审校/ 刘畅

编辑/ 雷煦

美术编辑/ 卫昊


【进口知识】一篇搞懂尼龙进口的那些事儿

聚酰胺俗称尼龙,英文简称PA,是分子主链上含有重复酰胺基团的热塑性树脂总称,包括脂肪族聚酰胺、脂肪-芳香族聚酰胺(即半芳香族聚酰胺)和芳香族聚酰胺,是最早出现能够承受负荷的热塑性塑料,也是五大通用工程塑料中产量最大、品种最多、用途最广的,广泛用于机械、汽车、电器、纺织器材、化工设备、航空、冶金等领域,成为各个行业不可缺少的结构材料。


此外,由于聚酰胺强极性的特点,吸湿性强,尺寸稳定性能差,可以通过改性来改善其性能。可以在PA加入玻璃纤维、阻燃剂、碳黑等吸收紫外线的助剂等,从而提高力学性能、耐热性、拉伸强度、自润滑性等性能。



分 类

聚酰胺主要品种有“尼龙6”“尼龙66”“尼龙11”“尼龙12”“尼龙610”“尼龙612”“尼龙46”“尼龙1010”等。其中“尼龙6”和“尼龙66”产量最大,约占尼龙产量的90%以上。

海关归类


根据品种的不同,聚酰胺归在品目39.08项下,共涉及7个八位税号。

规范申报要素解读


根据《2020年中华人民共和国海关进出口商品规范申报目录及释义》(以下简称《规范申报目录》),品目39.08项下聚酰胺的规范申报要求如下:

注意事项


(一)成分含量。


1.准确申报聚酰胺的成分含量和其他组分的组成和含量。其他组分建议用化合物名称申报,包括阻燃剂、助剂等,避免笼统申报为“阻燃剂”“助剂”“其他”等。


举例及解释

成分含量申报为“聚酰胺-6,6”含量36%、溴化聚苯乙烯21%、三氧化二锑9%、玻纤含量25%、白色色母粒含量6%、润滑剂含量3%的改性聚酰胺应归入3908.9090,而不是39081011.90。


“溴化聚苯乙烯”是常用的溴系阻燃剂,此处若笼统地申报为“阻燃剂”则可能错误地归入39081011.90,其实该商品是“聚酰胺-6,6”和溴化聚苯乙烯的混合物,且无任一种聚合物的成分含量达到聚合物含量的95%及以上。


2.各组分的成分含量相加应达到100%。


举例及解释

“聚酰胺-6”和“聚酰胺-6,6”的混合物,应准确填写两种聚酰胺所占比重的百分比,如两者各占50%的,可填写为“50%聚酰胺-6,50%聚酰胺-6,6”。


(二)单体单元的种类和比例。


单体单元指能起聚合或缩聚等反应而生成高分子化合物的简单化合物,规范申报要素“单体单元的种类和比例”不是简单地重复“成分含量”的内容,并且“比例”要以重量计的百分含量进行表述。


常见的脂肪族聚酰胺及其单体

常见的半芳香族聚酰胺及芳香族聚酰胺及其单体

(三)是否切片。


《中华人民共和国进出口税则本国子目注释》对税号3908.1011“聚酰胺-6,6切片”的概念进行了明确:“切片是指聚合物与各种添加剂混合后,送入挤出机中熔化,并进一步混合均匀。通过多孔口模,形成多根条料,再用切粒机切断而成的粒料。切断有热切粒和冷切粒之分。热切粒是指在条料离开口模后,一边用空气或水冷却,一边立即用旋转刀切断,此时粒料的周边无明显的切刀的痕迹,大多呈圆粒状;后者是将条料全部冷却后,再送入切粒机切粒,此时粒料的两边可见有切刀的痕迹,大多呈扁平或扁椭圆状。”上述“切片”的概念,不仅适用于“聚酰胺-6,6”,也适用于其他聚合物(塑料)。若进口的聚酰胺为颗粒状,该指标填写“是”;若为液体或者粉末等,该指标则填写“否”。



一篇搞懂尼龙进口的那些事儿【建议收藏】

聚酰胺俗称尼龙,英文简称PA,是分子主链上含有重复酰胺基团的热塑性树脂总称,包括脂肪族聚酰胺、脂肪-芳香族聚酰胺(即半芳香族聚酰胺)和芳香族聚酰胺,是最早出现能够承受负荷的热塑性塑料,也是五大通用工程塑料中产量最大、品种最多、用途最广的,广泛用于机械、汽车、电器、纺织器材、化工设备、航空、冶金等领域,成为各个行业不可缺少的结构材料。


此外,由于聚酰胺强极性的特点,吸湿性强,尺寸稳定性能差,可以通过改性来改善其性能。可以在PA加入玻璃纤维、阻燃剂、碳黑等吸收紫外线的助剂等,从而提高力学性能、耐热性、拉伸强度、自润滑性等性能。



分 类

聚酰胺主要品种有“尼龙6”“尼龙66”“尼龙11”“尼龙12”“尼龙610”“尼龙612”“尼龙46”“尼龙1010”等。其中“尼龙6”和“尼龙66”产量最大,约占尼龙产量的90%以上。

海关归类


根据品种的不同,聚酰胺归在品目39.08项下,共涉及7个八位税号。



规范申报要素解读

根据《2020年中华人民共和国海关进出口商品规范申报目录及释义》(以下简称《规范申报目录》),品目39.08项下聚酰胺的规范申报要求如下:


注意事项


(一)成分含量。


1.准确申报聚酰胺的成分含量和其他组分的组成和含量。其他组分建议用化合物名称申报,包括阻燃剂、助剂等,避免笼统申报为“阻燃剂”“助剂”“其他”等。


举例及解释

成分含量申报为“聚酰胺-6,6”含量36%、溴化聚苯乙烯21%、三氧化二锑9%、玻纤含量25%、白色色母粒含量6%、润滑剂含量3%的改性聚酰胺应归入3908.9090,而不是39081011.90。


“溴化聚苯乙烯”是常用的溴系阻燃剂,此处若笼统地申报为“阻燃剂”则可能错误地归入39081011.90,其实该商品是“聚酰胺-6,6”和溴化聚苯乙烯的混合物,且无任一种聚合物的成分含量达到聚合物含量的95%及以上。


2.各组分的成分含量相加应达到100%。


举例及解释

“聚酰胺-6”和“聚酰胺-6,6”的混合物,应准确填写两种聚酰胺所占比重的百分比,如两者各占50%的,可填写为“50%聚酰胺-6,50%聚酰胺-6,6”。


(二)单体单元的种类和比例。


单体单元指能起聚合或缩聚等反应而生成高分子化合物的简单化合物,规范申报要素“单体单元的种类和比例”不是简单地重复“成分含量”的内容,并且“比例”要以重量计的百分含量进行表述。


常见的脂肪族聚酰胺及其单体


常见的半芳香族聚酰胺及芳香族聚酰胺及其单体



(三)是否切片。


《中华人民共和国进出口税则本国子目注释》对税号3908.1011“聚酰胺-6,6切片”的概念进行了明确:“切片是指聚合物与各种添加剂混合后,送入挤出机中熔化,并进一步混合均匀。通过多孔口模,形成多根条料,再用切粒机切断而成的粒料。切断有热切粒和冷切粒之分。热切粒是指在条料离开口模后,一边用空气或水冷却,一边立即用旋转刀切断,此时粒料的周边无明显的切刀的痕迹,大多呈圆粒状;后者是将条料全部冷却后,再送入切粒机切粒,此时粒料的两边可见有切刀的痕迹,大多呈扁平或扁椭圆状。”上述“切片”的概念,不仅适用于“聚酰胺-6,6”,也适用于其他聚合物(塑料)。若进口的聚酰胺为颗粒状,该指标填写“是”;若为液体或者粉末等,该指标则填写“否”。

一篇搞懂尼龙进口的那些事儿

聚酰胺俗称尼龙,英文简称PA,是分子主链上含有重复酰胺基团的热塑性树脂总称,包括脂肪族聚酰胺、脂肪-芳香族聚酰胺(即半芳香族聚酰胺)和芳香族聚酰胺,是最早出现能够承受负荷的热塑性塑料,也是五大通用工程塑料中产量最大、品种最多、用途最广的,广泛用于机械、汽车、电器、纺织器材、化工设备、航空、冶金等领域,成为各个行业不可缺少的结构材料。


此外,由于聚酰胺强极性的特点,吸湿性强,尺寸稳定性能差,可以通过改性来改善其性能。可以在PA加入玻璃纤维、阻燃剂、碳黑等吸收紫外线的助剂等,从而提高力学性能、耐热性、拉伸强度、自润滑性等性能。



分 类

聚酰胺主要品种有“尼龙6”“尼龙66”“尼龙11”“尼龙12”“尼龙610”“尼龙612”“尼龙46”“尼龙1010”等。其中“尼龙6”和“尼龙66”产量最大,约占尼龙产量的90%以上。

海关归类


根据品种的不同,聚酰胺归在品目39.08项下,共涉及7个八位税号。



规范申报要素解读

根据《2020年中华人民共和国海关进出口商品规范申报目录及释义》(以下简称《规范申报目录》),品目39.08项下聚酰胺的规范申报要求如下:


注意事项


(一)成分含量。


1.准确申报聚酰胺的成分含量和其他组分的组成和含量。其他组分建议用化合物名称申报,包括阻燃剂、助剂等,避免笼统申报为“阻燃剂”“助剂”“其他”等。


举例及解释

成分含量申报为“聚酰胺-6,6”含量36%、溴化聚苯乙烯21%、三氧化二锑9%、玻纤含量25%、白色色母粒含量6%、润滑剂含量3%的改性聚酰胺应归入3908.9090,而不是39081011.90。


“溴化聚苯乙烯”是常用的溴系阻燃剂,此处若笼统地申报为“阻燃剂”则可能错误地归入39081011.90,其实该商品是“聚酰胺-6,6”和溴化聚苯乙烯的混合物,且无任一种聚合物的成分含量达到聚合物含量的95%及以上。


2.各组分的成分含量相加应达到100%。


举例及解释

“聚酰胺-6”和“聚酰胺-6,6”的混合物,应准确填写两种聚酰胺所占比重的百分比,如两者各占50%的,可填写为“50%聚酰胺-6,50%聚酰胺-6,6”。


(二)单体单元的种类和比例。


单体单元指能起聚合或缩聚等反应而生成高分子化合物的简单化合物,规范申报要素“单体单元的种类和比例”不是简单地重复“成分含量”的内容,并且“比例”要以重量计的百分含量进行表述。


常见的脂肪族聚酰胺及其单体


常见的半芳香族聚酰胺及芳香族聚酰胺及其单体



(三)是否切片。


《中华人民共和国进出口税则本国子目注释》对税号3908.1011“聚酰胺-6,6切片”的概念进行了明确:“切片是指聚合物与各种添加剂混合后,送入挤出机中熔化,并进一步混合均匀。通过多孔口模,形成多根条料,再用切粒机切断而成的粒料。切断有热切粒和冷切粒之分。热切粒是指在条料离开口模后,一边用空气或水冷却,一边立即用旋转刀切断,此时粒料的周边无明显的切刀的痕迹,大多呈圆粒状;后者是将条料全部冷却后,再送入切粒机切粒,此时粒料的两边可见有切刀的痕迹,大多呈扁平或扁椭圆状。”上述“切片”的概念,不仅适用于“聚酰胺-6,6”,也适用于其他聚合物(塑料)。若进口的聚酰胺为颗粒状,该指标填写“是”;若为液体或者粉末等,该指标则填写“否”。

尼龙的种类及性能特点?

尼龙(Nylon)即“聚酰胺”,又称为“耐纶”、“锦纶(国内)”,英文名称Polyamide(简称PA),是指大分子主链含有酰胺基团(-CO-NH-)重复结构单元的一类线性高分子材料。

尼龙是第一个工业化的合成纤维,具有良好的综合性能,包括力学性能、耐热性、耐磨损性、耐化学腐蚀性和自润滑性,且摩擦系数低,有一定的阻燃性,易于加工,在工程塑料、合成纤维、塑料薄膜、涂料和粘合剂等领域具有非常广泛的应用。

尼龙的种类较多,按照单体的结构可分为脂肪族尼龙、半芳香族尼龙和芳香族尼龙。根据单元链节所含碳原子数量分类,尼龙可分为尼龙6、尼龙66、尼龙610、尼龙11、尼龙12等品种,其中尼龙6(PA6)和尼龙66(PA66)应用最为广泛,消费量约占尼龙总消费量的90%。

行行查 | 行业研究数据库

全球尼龙需求持续增长,根据Markets and Markets数据,2020年全球尼龙市场规模达437.7亿美元左右。其中,尼龙6是以己内酰胺为单体原料,并以头尾相接的方式开环聚合成聚酰胺,其主要原料己内酰胺基本实现国产化,尼龙6国内自给率90%以上。尼龙66则是由己二胺和己二酸交替形成聚酰胺,原子排列规整度高于尼龙6,可以形成强有力的密集聚合物结构,更具结晶性,具有更高的熔点、更慢的渗透性、更强的抗变形能力等。

扫码获取行业研报图册1.0

手机访问“行行查”小程序更方便

尼龙进口报关流程及手续【建议收藏】

聚酰胺俗称尼龙,英文简称PA,是分子主链上含有重复酰胺基团的热塑性树脂总称,包括脂肪族聚酰胺、脂肪-芳香族聚酰胺(即半芳香族聚酰胺)和芳香族聚酰胺,是最早出现能够承受负荷的热塑性塑料,也是五大通用工程塑料中产量最大、品种最多、用途最广的,广泛用于机械、汽车、电器、纺织器材、化工设备、航空、冶金等领域,成为各个行业不可缺少的结构材料。

此外,由于聚酰胺强极性的特点,吸湿性强,尺寸稳定性能差,可以通过改性来改善其性能。可以在PA加入玻璃纤维、阻燃剂、碳黑等吸收紫外线的助剂等,从而提高力学性能、耐热性、拉伸强度、自润滑性等性能。


分 类

聚酰胺主要品种有“尼龙6”“尼龙66”“尼龙11”“尼龙12”“尼龙610”“尼龙612”“尼龙46”“尼龙1010”等。其中“尼龙6”和“尼龙66”产量最大,约占尼龙产量的90%以上。

海关归类


根据品种的不同,聚酰胺归在品目39.08项下,共涉及7个八位税号。


规范申报要素解读


根据《2020年中华人民共和国海关进出口商品规范申报目录及释义》(以下简称《规范申报目录》),品目39.08项下聚酰胺的规范申报要求如下:

注意事项


(一)成分含量。

1.准确申报聚酰胺的成分含量和其他组分的组成和含量。其他组分建议用化合物名称申报,包括阻燃剂、助剂等,避免笼统申报为“阻燃剂”“助剂”“其他”等。

举例及解释

成分含量申报为“聚酰胺-6,6”含量36%、溴化聚苯乙烯21%、三氧化二锑9%、玻纤含量25%、白色色母粒含量6%、润滑剂含量3%的改性聚酰胺应归入3908.9090,而不是39081011.90。


“溴化聚苯乙烯”是常用的溴系阻燃剂,此处若笼统地申报为“阻燃剂”则可能错误地归入39081011.90,其实该商品是“聚酰胺-6,6”和溴化聚苯乙烯的混合物,且无任一种聚合物的成分含量达到聚合物含量的95%及以上。


2.各组分的成分含量相加应达到100%。

举例及解释

“聚酰胺-6”和“聚酰胺-6,6”的混合物,应准确填写两种聚酰胺所占比重的百分比,如两者各占50%的,可填写为“50%聚酰胺-6,50%聚酰胺-6,6”。


(二)单体单元的种类和比例。


单体单元指能起聚合或缩聚等反应而生成高分子化合物的简单化合物,规范申报要素“单体单元的种类和比例”不是简单地重复“成分含量”的内容,并且“比例”要以重量计的百分含量进行表述。


常见的脂肪族聚酰胺及其单体

常见的半芳香族聚酰胺及芳香族聚酰胺及其单体



(三)是否切片。

《中华人民共和国进出口税则本国子目注释》对税号3908.1011“聚酰胺-6,6切片”的概念进行了明确:“切片是指聚合物与各种添加剂混合后,送入挤出机中熔化,并进一步混合均匀。通过多孔口模,形成多根条料,再用切粒机切断而成的粒料。切断有热切粒和冷切粒之分。热切粒是指在条料离开口模后,一边用空气或水冷却,一边立即用旋转刀切断,此时粒料的周边无明显的切刀的痕迹,大多呈圆粒状;后者是将条料全部冷却后,再送入切粒机切粒,此时粒料的两边可见有切刀的痕迹,大多呈扁平或扁椭圆状。”上述“切片”的概念,不仅适用于“聚酰胺-6,6”,也适用于其他聚合物(塑料)。若进口的聚酰胺为颗粒状,该指标填写“是”;若为液体或者粉末等,该指标则填写“否”。

单体单元与结构单元有区别吗?

可以认为没什么区别,这是高分子化学开篇就会讲的概念

对于均聚物而言,单体单元=结构单元=重复结构单元,单体单元的定义是:与单体的元素组成相同,但电子结构有所变化的结构单元;之所以有单体单元这个称呼,主要是为了能方便看出聚合物是由什么单体组成的,比如聚乙烯写作-(CH2CH2)n-, 而不是-(CH2)n-;

特别要注意共聚的情况,单体单元=结构单元,但和重复结构单元不等同;

在缩聚物中一般没有单体单元这个说法,因为缩聚后有小分子析出,结构单元的元素组成和单体有差别。

尼龙66与尼龙6的区别在哪儿?

  尼龙绳66与尼龙6的区别在哪儿?1935年,美国科学家Carothers博士及其团队研发出聚酰胺,俗称“尼龙”。尼龙有多个品种,目前商业中使用最为广泛的聚酰胺是尼龙6,6和尼龙6。

  尼龙6是以己内酰胺为单体原料聚合而成,尼龙66则是以乙二胺和己二酸为单体原料聚合而成。


  尼龙6和尼龙66的分子结构

  从分子结构来看,两者具有相同的碳、氢、氧和氮原子比,但尼龙6单体己内酰胺是以头尾相接的方式开环聚合成聚酰胺,尼龙66则是由己二胺和己二酸交替形成聚酰胺。单体原料的不同导致它们的聚合物结构和物理性能不同:

  1.结构不同

  尼龙是半结晶性聚合物,尼龙66与尼龙6的氢键排列方式不同,尼龙66的原子排列规整度高于尼龙6。氢键排列越紧密,结晶度就越高。尼龙6氢键具有两种排列方式,其中约50%的排列具有更长和更弱的倾斜氢键。尼龙66只有一种氢键排列方式,其氢键直接排成一行,可以形成强有力的密集聚合物结构。


  注:氢键——

  结晶度——

  2.性能不同

  结构决定性能。因为尼龙66的分子链排列结构不同于尼龙6,所以两者具有不同的性能。在类似工艺条件下,尼龙66比尼龙6更具结晶性且排列更加有序,因而尼龙66具有更高的熔点(其熔点比尼龙6高40°C)、更慢的渗透性、更强的抗变形能力等。


  广泛应用于静力绳、动力绳、登山绳、降落伞、轮胎帘子布、纺织用品、户外装备、吉他弦等。

  (1)熔点高——耐高温优势

  与聚丙烯不同,两种尼龙均不易在摩擦生热的情况下熔化。尼龙66的熔点比尼龙6更高,显著提高了与高温物体接触后复原的安全系数,还带来了耐摩擦性能。

  (2)尺寸稳定性——质感保持优势

  与聚丙烯和聚酯相比,两种尼龙在地毯中均具有更优的恢复特性。但是,尼龙66的排列更加有序且平均氢键结合更强,比使用尼龙6制成的相同结构的地毯具有更好的性能。

  (3)结构紧密有序——更低的污渍渗透性优势

  尼龙66具有更加紧密有序的聚合物结构,比尼龙6的渗透性更低,能阻碍污渍渗透。更低的渗透性意味着污物渗入尼龙66更加缓慢。


  尼龙6和尼龙66两种聚合物类型均可回收利用。制造商出于某些原因选择不同的方法回收,并由制造商评估其所选方法带来的环境影响。

  当尼龙绳索能够更加持久地保持美观时,就能持久如新,使用寿命也可以延长。持久耐用的产品可以减少更换频率,减少浪费,因而具有更好的环境效益,也就是说,更环保啦!

关于华凯海洋

  青岛华凯海洋科技有限公司是始建于1922年青岛海丽雅集团有限公司(原国营青岛花边厂)全资子公司。公司占地25亩,生产车间20000多平米,拥有各类先进研发生产用设备300余台套,其中包括高速编织机、捻线机、垂直式阻燃测试仪、冲坠实验平台、300吨卧式拉力测试机以及国内首套自主研发的绳缆后整理装备等设备。

改性尼龙单6和双6 的不同!

PA6:耐碱,易溶于甲酸和室内甲醛。它比PA66柔软,流动性和稳定性比PA66好,但吸水性比PA66大,耐热性和回弹性比PA66差。

PA66:耐碱,也溶于甲酸和室内甲醛。强度、熔点和回复力均优于PA6,回复力略低于PA610和pa612,吸水率低于PA6,流动性差于PA6。

点击添加图片描述(最多60个字)编辑

尼龙是一种完全合成的人造纤维。尼龙的出现是人造纤维领域的一大进步,使纺织产品焕然一新。然而,尼龙原料的缺陷限制了其在制造业中的应用。尼龙经过改性后,根据其主要用途而大大扩展。尼龙的改性远没有你想要的那么简单

尼龙是在分子结构的碳链上具有重复氟苯官能团(nhco)的热塑性树脂的总称。它是一种半结晶聚合物,具有优异的性能,如耐磨性、自润湿性、耐温性和高韧性。它是主要的改性橡胶产品之一。

尼龙6(PA6)因其机械强度高、耐磨性强、易于制造加工等优点,在电子电器、汽车工业、机械工程等行业得到了广泛的应用。

PA6具有吸水性强、干燥和超低温冲击、抗压强度低、空位延展性差等缺点,限制了其工业化生产和应用。因此,尼龙的复合改性一直受到学术界和学术界的广泛关注,而通过对弹性体材料的改性来提高尼龙的抗压强度是关键方法之一。

尼龙6切片领域综述

尼龙6,即丙烯酸树脂6,也称为PA6,是一种透明或部分透明的乳白色结晶聚合物。尼龙6切片具有良好的延展性、耐磨性、耐酸碱性和抗震等级。它具有较高的机械强度和耐温性,良好的抗撕裂和抗压强度,高熔点和良好的成型、生产和加工性能。尼龙6切片被广泛使用。按应用领域可分为化纤级、橡胶制品级、拉膜级切片和尼龙复合材料,分别制成各种商品。

尼龙6切片是连接化工原料和尼龙工业生产中下游应用的化工中间体。整个产业链上下游的关键原料为原油、煤炭、苯、己内酰胺等;广泛应用于中下游地区。现阶段适用于尼龙化纤、橡胶制品、塑料薄膜原料等行业。

与尼龙6相比,尼龙66的原材料具有更强的机械强度、弯曲刚度、耐高温、耐磨性和应力松弛性,但机械设备的冲击强度和减震性能降低。

相关推荐

发布评论
