首页 正文

尼龙6和尼龙66反应

尼龙66与尼龙6的区别在哪儿?

  尼龙绳66与尼龙6的区别在哪儿?1935年,美国科学家Carothers博士及其团队研发出聚酰胺,俗称“尼龙”。尼龙有多个品种,目前商业中使用最为广泛的聚酰胺是尼龙6,6和尼龙6。

  尼龙6是以己内酰胺为单体原料聚合而成,尼龙66则是以乙二胺和己二酸为单体原料聚合而成。


  尼龙6和尼龙66的分子结构

  从分子结构来看,两者具有相同的碳、氢、氧和氮原子比,但尼龙6单体己内酰胺是以头尾相接的方式开环聚合成聚酰胺,尼龙66则是由己二胺和己二酸交替形成聚酰胺。单体原料的不同导致它们的聚合物结构和物理性能不同:

  1.结构不同

  尼龙是半结晶性聚合物,尼龙66与尼龙6的氢键排列方式不同,尼龙66的原子排列规整度高于尼龙6。氢键排列越紧密,结晶度就越高。尼龙6氢键具有两种排列方式,其中约50%的排列具有更长和更弱的倾斜氢键。尼龙66只有一种氢键排列方式,其氢键直接排成一行,可以形成强有力的密集聚合物结构。


  注:氢键——

  结晶度——

  2.性能不同

  结构决定性能。因为尼龙66的分子链排列结构不同于尼龙6,所以两者具有不同的性能。在类似工艺条件下,尼龙66比尼龙6更具结晶性且排列更加有序,因而尼龙66具有更高的熔点(其熔点比尼龙6高40°C)、更慢的渗透性、更强的抗变形能力等。


  广泛应用于静力绳、动力绳、登山绳、降落伞、轮胎帘子布、纺织用品、户外装备、吉他弦等。

  (1)熔点高——耐高温优势

  与聚丙烯不同,两种尼龙均不易在摩擦生热的情况下熔化。尼龙66的熔点比尼龙6更高,显著提高了与高温物体接触后复原的安全系数,还带来了耐摩擦性能。

  (2)尺寸稳定性——质感保持优势

  与聚丙烯和聚酯相比,两种尼龙在地毯中均具有更优的恢复特性。但是,尼龙66的排列更加有序且平均氢键结合更强,比使用尼龙6制成的相同结构的地毯具有更好的性能。

  (3)结构紧密有序——更低的污渍渗透性优势

  尼龙66具有更加紧密有序的聚合物结构,比尼龙6的渗透性更低,能阻碍污渍渗透。更低的渗透性意味着污物渗入尼龙66更加缓慢。


  尼龙6和尼龙66两种聚合物类型均可回收利用。制造商出于某些原因选择不同的方法回收,并由制造商评估其所选方法带来的环境影响。

  当尼龙绳索能够更加持久地保持美观时,就能持久如新,使用寿命也可以延长。持久耐用的产品可以减少更换频率,减少浪费,因而具有更好的环境效益,也就是说,更环保啦!

关于华凯海洋

  青岛华凯海洋科技有限公司是始建于1922年青岛海丽雅集团有限公司(原国营青岛花边厂)全资子公司。公司占地25亩,生产车间20000多平米,拥有各类先进研发生产用设备300余台套,其中包括高速编织机、捻线机、垂直式阻燃测试仪、冲坠实验平台、300吨卧式拉力测试机以及国内首套自主研发的绳缆后整理装备等设备。

尼龙6和尼龙66的区别

前言:

许多工程材料本身就是真正的族系。以钢为例,这种基于铁的材料实际上是一系列范围广泛的材料,具有不同的微观结构、热处理和合金含量。材料范围从实用钢, 到为小范围应用而少量生产的高度专业化变体。




对塑料而言,亦是如此。以尼龙(或聚酰胺)为例。有多种不同类型的尼龙,包 括:

尼龙6

尼龙6/6(又称尼龙66,或尼龙6,6) 尼龙6/9

尼龙6/10 尼龙6/12 尼龙4/6 尼龙11

尼龙12/12

识别体系涉及生产原料中的碳原子数。例如,尼龙6由己内酰胺制成,其含有六个碳原子;尼龙6/6由六亚甲基二胺(具有六个碳原子)和己二酸(也有六个碳原子)形成。

虽然性能变化不像钢那样明显,但是在某些情况下,结合商品型号和专业型号,底层结构的变化以及所使用的填料和添加剂都会导致性能发生广泛变化。一些供应商就单独拥有近90种型号的尼龙11。

尼龙作为工程塑料具有很多优点:

作为一个族系,其强度、刚度和韧性特点为其赢得了工程塑料的美称。典型应用包括小齿轮、格栅、门把手、自行车车轮、轴承、刷子、链轮、电动工具外壳,接线端子和滑动滚轮。尼龙还可用作纤维,强度特别高。

尼龙薄膜具有较高的拉伸强度和伸长率,良好的冲击强度以及低透气性。低温性能(-70°C)良好,具有良好的抗弯曲开裂性和透明度。增加水分含量会降低阻隔性,但会提高伸长率和柔韧性。

一个重要的设计考虑因素是尼龙会吸收水分,这会影响其性能和尺寸稳定性。通常使用玻璃纤维进行强化以减少该问题,并生产出强度极高的耐冲击材料。

耐热尼龙可替代金属、陶瓷和其他聚合物,适用范围从汽车发动机到石油和天然气生产。


一、尼龙6/6

尼龙6和6/6是所有尼龙类型中最便宜的。尼龙6/6是使用范围最广的一组尼龙,但由于供应商的原因,尼龙6历史上曾是德国使用最广泛的类型。未填充时,尼龙6/6在所有尼龙各种不同的温度和湿度范围内均表现出较高的强度。它具有良好的耐磨性,而且对汽油、矿物油和氟碳制冷剂显示出最低的渗透性。

但尼龙6/6的吸湿性较高,干燥后冲击强度和延展性较低。在所有尼龙中,尼龙6/6对紫外线和氧化降解最为敏感。尼龙6/6和6对弱酸的耐性低于尼龙6/10、6/12、11和12。

除了尼龙的常见应用之外,由于尼龙6/6改善了阻燃性,因此在电气元件中的使用较为普遍。它通常用作压铸手工工具主体的金属替代品。

二、尼龙6

尼龙6和尼龙66之间的区别之一在于在潮湿条件下,尼龙6的冲击强度和挠曲疲劳寿命比尼龙6/6更好。与尼龙6/6相比,尼龙6可以在较低温度下加工而且结晶较少,这意味着模具收缩率较低,公差更小。还具有多个透明度型号。

但尼龙6的吸湿性在所有尼龙中最高,同时伴随着尺寸不稳定性和机械和电气性能的变化。通过与低密度聚乙烯(LDPE)合铸熔合,可以抵消部分效应。

由于这些性能,尼龙6适用于需要比尼龙6/6的冲击强度更高、但不需要更高的屈服强度的部件。


三、其他尼龙型号

尼龙6/10和6/12用于电绝缘,其吸湿性较低,因此成本较高。尼龙6/10具有较低的吸湿性和极低的脆化温度。尼龙6/12逐渐取代尼龙6/10,因为它更便宜(虽然比尼龙6和6/6更贵)而且耐热性更好。其性能通常介于尼龙6和6/6之间,在潮湿条件下显示出比尼龙6/6略高的蠕变性能。

尼龙11和12的吸湿性仍然较低,其中尼龙12的吸湿性在所有未填充尼龙中最低。它们的柔韧性和冲击强度比尼龙6、6/6、6/10和6/12要高,但成本更高、强度更低,最高使用温度也随之降低。耐候性是尼龙中最好的,尽管最近超韧尼龙(实际上是合金)型号的出现令其地位岌岌可危。尼龙12/12的性能要比尼龙6和6/6更好,但比尼龙11或12更便宜。

在高温条件下,尼龙4/6的冲击强度高,蠕变低,而且刚度更高。疲劳特性优于尼龙6/6。工艺窗口更低。

其他变体包括:尼龙6和6/6的柔性共聚物,铸型尼龙6,透明无定形尼龙,烧结型以及最近适用于3D打印的各种形式。

尼龙加工温度(尼龙6与尼龙66)

PA6的化学物理特性和PA66很相似,然而,它的熔点较低,而且工艺温度范围很宽。 它的抗冲击性和抗溶解性比PA66要好,但吸湿性也更强。因为塑件的许多品质特性 都要受到吸湿性的影响,因此使用PA6设计产品时要充分考虑到这一点。为了提高 PA6的机械特性,经常加入各种各样的改性剂。玻璃就是最常见的添加剂,有时为了 提高抗冲击性还加入合成橡胶,如EPDM和SBR等。 对于没有添加剂的产品,PA6的收缩率在1%到1.5%之间。加入玻璃纤维添加剂可以使 收缩率降低到0.3%(但和流程相垂直的方向还要稍高一些)。成型组装的收缩率主要 受材料结晶度和吸湿性影响。

注塑模工艺条件:

干燥处理:由于PA6很容易吸收水分,因此加工前的干燥特别要注意。如果材料是用防水材料包装供应的,则容器应保持密闭。如果湿度大于0.2%,建议在80C以上的热空气中干燥16小时。如果材料已经在空气中暴露超过8小时,建议进行105C,8小时以上的真空烘干。

熔化温度:230~280C,对于增强品种为250~280C。

模具温度:80~90C。模具温度很显著地影响结晶度,而结晶度又影响着塑件的机械特性。 对于结构部件来说结晶度很重要,因此建议模具温度为80~90C。对于薄壁的,流程较长的塑件 也建议施用较高的模具温度。增大模具温度可以提高塑件的强度和刚度,但却降低了韧性。 如果壁厚大于3mm,建议使用20~40C的低温模具。对于玻璃增强材料模具温度应大于80C。

注射压力:一般在750~1250bar之间(取决于材料和产品设计)。

注射速度:高速(对增强型材料要稍微降低)。

流道和浇口:由于PA6的凝固时间很短,因此浇口的位置非常重要。浇口孔径不要小于0.5*t

(这里t为塑件厚度)。如果使用热流道,浇口尺寸应比使用常规流道小一些,因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口,浇口的最小直径应当是0.75mm。

PA66在聚酰胺材料中有较高的熔点。它是一种半晶体-晶体材料。PA66在较高温度也能保持较强的强度和刚度。PA66在成型后仍然具有吸湿性,其程度主要取决于材料的组成、壁厚以及环境条件。在产品设计时,一定要考虑吸湿性对几何稳定性的影响。

为了提高PA66的机械特性,经常加入各种各样的改性剂。玻璃就是最常见的添加剂,有时为了提高抗冲击性还加入合成橡胶,如EPDM和SBR等。 PA66的粘性较低,因此流动性很好(但不如PA6)。这个性质可以用来加工很薄的元件。 它的粘度对温度变化很敏感。PA66的收缩率在1%~2%之间,加入玻璃纤维添加剂可以将 收缩率降低到0.2%~1% 。收缩率在流程方向和与流程方向相垂直方向上的相异是较大的。 PA66对许多溶剂具有抗溶性,但对酸和其它一些氯化剂的抵抗力较弱。

注塑模工艺条件:

干燥处理:如果加工前材料是密封的,那么就没有必要干燥。然而,如果储存容器被打开,那么建议在85C的热空气中干燥处理。如果湿度大于0.2%,还需要进行105C,12小时的真空干燥。

熔化温度:260~290C。对玻璃添加剂的产品为275~280C。熔化温度应避免高于300C。

模具温度:建议80C。模具温度将影响结晶度,而结晶度将影响产品的物理特性。对于

薄壁塑件,如果使用低于40C的模具温度,则塑件的结晶度将随着时间而变化,为了保持

塑件的几何稳定性,需要进行退火处理。

注射压力:通常在750~1250bar,取决于材料和产品设计。

注射速度:高速(对于增强型材料应稍低一些)。

流道和浇口: 由于PA66的凝固时间很短,因此浇口的位置非常重要。浇口孔径不要小于0.5*t (这里t为塑件厚度)。如果使用热流道,浇口尺寸应比使用常规流道小一些, 因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口,浇口的最小直径 应当是0.75mm。

采用PA6材料, 可以达到半透明效果, 但耐温不理想, 如采用PA66, 则达不到半透明效果,PA66比PA6的耐热性能要好,PA66的刚性好,PA6的韧性好,尼龙66的价格比尼龙6的贵,手感较尼龙6柔软,可做超细纤维,做高档服装面料,现在市场上质量好的羽绒面料都用尼龙66,手感滑腻,轻薄柔软,并有防羽效果。但染色较困难,不易上色,需要高温染色,色牢度也不是很好。 尼龙66和尼龙6同属聚酰胺纤维,尼龙66是由己二酸己二胺缩聚而成;而尼龙6则是由己内酰胺缩聚而成。从分子结构上看,这两种纤维是非常相似的,所以两者的物理及化学性能也基本近似。所不同的是尼龙66相邻分子间的氢键结合得更加牢固,因此它的熔点高达260℃,比尼龙6要高出40℃左右,耐热性能比较优越。两者的织造和缝纫性能都还不错,但尼龙66的熔点较高,耐热性能较好,弹性模量也更好,更适合制造耐热应变的产品, 如轮胎帘子线和耐热水洗涤织物以及梭织物。不过这都是从细微的方面来区别的,实际上两者在服装用纺织品上的差别是不大的,主要用途差异在工业应用上,特别是在帘子线的用途上,尼龙66更加优秀。PA的機械性能中如抗拉抗壓強度隨溫度和吸濕量而改變,所以水相對是PA的增塑劑,加入玻纖后,其抗拉抗壓強度可提高2倍左右,耐溫能力也相應提高,PA本身的耐磨能力非常高,所以可在無潤滑下不停操作,如想得到特別的潤滑效果,可在PA中加入硫化物。
合適的塑料產品:各種齒輪,渦輪,齒條,凸輪,軸承,螺旋槳,傳動皮帶
其它: 收縮率 1-2% 需注意成型后吸濕的尺寸變化。
吸水率 100% 相對吸濕飽和時能吸8%
合適壁厚:2-3.5mm

PA66 疲勞強度和鋼性較高,耐熱性較好,摩擦系數低,耐磨性好,但吸濕性大,尺寸穩定性不夠。
應用:中等載荷,使用溫度<100-120度無潤滑或少潤滑條件下工作的耐磨受力傳動零件。
PA6 疲勞強度鋼性,耐熱性低于尼龍66,但彈性好,有較好的消振,降噪能力。白色

應用:輕載荷,中等溫度(80-100)無潤滑或少潤滑情況
PA610 強度.剛性耐熱性低于尼龍66,但吸濕性小,耐磨性好。土黃色
應用:同尼龍6,宜作要求比較精密的齒輪,工作條件濕度變化大的零件。
PA1001 強度,剛性耐熱性低于尼龍66,吸濕性低于尼龍610,成型工藝好,耐磨性好。
應用:輕載荷,溫度不高,濕度變化較大,的條件下無潤滑或少潤滑的情況下工作的零件

如果有需要详尽知识的请致电15865526616

尼龙66和6有何区别?具体优势是什么?

先来为大家抛砖引玉。

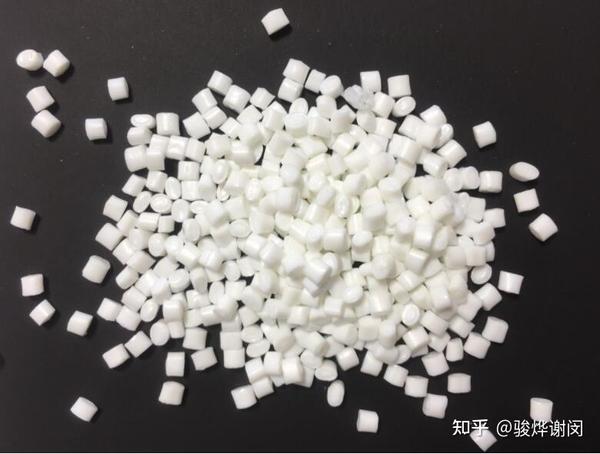

来,大家来猜一下,下图中哪一个是尼龙6(先叫它小尼),哪一个是尼龙66(且叫它大尼)


图片来源:百度百科/http://qianyan.biz


这种问度娘就可以知道结果的是不是一点挑战性都没有?可大家真知道它们的区别吗?(就像大高和小高,哈哈你懂得)


揭晓答案:第一幅是大尼,第二幅是小尼


众所周知,20世纪30年代由美国杜邦公司开发出来的此种纤维取名为nylon。尼龙的出现使纺织品的材料使用更进一步,同时它也是合成纤维工业的重大突破。同为当年材料界“黑科技”的大尼小尼,如何区别?来,我们一张图见分晓!



它俩都被广泛应用在各个领域,比如丝袜、降落伞、户外用品等,最让人拍案叫绝的是它们做成的地毯。


对,你没看错,这绚丽多彩的地毯是尼龙做成的。为什么拿它们做地毯呢?简单来说它们都有四大优势:高熔点、高密度、抗压性强、防尘性佳。尤其是,大尼在这四方面更胜小尼一筹,并在色彩、捻度及纱线种类等方面提供了更多元的选择,因此工程毯越来越多选用尼龙66纤维。而尼龙6由于突出的易染色性和柔软耐磨性,不仅在工程地毯中广泛使用,还非常适合做印花地毯和家用地毯。



如果你跟小编一样都是Excel控,我们就来一起来撸一张表,就什么都有啦!


参考数据:百度文库 (http://www.dwz.cn/5ZW4cF)


显而易见,它俩各有所长。大尼具有极高的强度,坚韧而耐磨损,而且它还能抵抗熔剂和化学药物的侵蚀,在高温下仍保持良好性能。于是,妈妈再也不用担心我们的户外装备会破损了。更秒的是它绝缘性好,不容易来电;但,万一吸了水,绝缘性就会变差,但抗冲击力还是很不错,算是尼龙界最坚挺的一根“葱”。而小尼的吸水性高,高温潮湿的环境下,其机械强度不及尼66,但更为为柔软,延性较大,啤塑时容易黏模。


作为高品质的环保纤维材料,尼龙66和尼龙6在中国应用都非常广泛。据PCI Nylon Yellowbook 2015的权威报道,它们全球市场需求总量近4成来自中国(好奇宝宝点看原文:http://www.kunststoffe-international.com/1792685) 。


安特强的母公司英威达(INVISTA),作为整个尼龙6,6价值链的世界领先企业,进一步推动着这片方兴未艾的市场。(请允许小编傲骄地打出这行字)。


想了解更多地毯纤维“黑科技”,请关注微信公众号:安特强那点事儿 (Antron_China),或者猛戳http://www.antron.net.cn/

锦纶66与锦纶6的区别

锦纶的主要品种为脂肪族聚酰胺纤维,它可以用一种单体合成,如内酰胺或氨基酸。此时锦纶名称后的阿拉伯数字即表明所用内酰胺或氨基酸的碳原子数目,如锦纶6、锦纶11等;亦可以用两种单体合成,即一种二元胺与一种二元酸。此时锦纶名称后的两组阿拉伯数字中,第一组代表二元胺的碳原子数目,第二组代表二元酸的碳原子数目,如锦纶66,锦纶610, 锦纶1010等。

一般说来锦纶66的手感比锦纶6好,另外锦纶66的舒适性也比锦纶6好,但从表面上很难区分锦纶6和锦纶66。

锦纶6产品具有高强度、耐磨、柔软性及肌肤触感温和等特性,在服装、丝绸、雨伞、鱼网丝、帘子线、BCF地毯丝及工程塑料领域具有广阔的用途。

2、锦纶6的聚合度为140~200, 锦纶66的聚合度为55~77。

锦纶的分子链上含有大量的酰胺基,能与相邻分子链的酰胺基形成有强吸引力的氢健,链段一CH2-CH2-有优良的柔曲性,分子链结构比较规整,无庞大的侧基,分子链伸展时易形成结晶,其结晶度为50% ~60%。锦纶由熔体纺丝法制成,显微镜下的形态与涤纶相似,横截面为圆形,纵向光滑平直。密度较小,约为1.14g/cm3。

>>>>

锦纶的主要性质

1.吸湿性与染色性

锦纶吸湿性较好,标准大气条件下的回潮率为4.5%左右。染色性能好,可用分散性染料、酸性染料及其他染料染色。

2.机械性质

锦纶的强度是合成纤维中最高的,回弹性好,伸长为10%时的弹性恢复率达90%以上.初始模量低,小负荷下容易变形。耐窘性最好,约为棉的10倍,为羊毛的20倍,湿态下为粘胶纤维的140倍。

3.热学性质

锦纶的玻璃化温度较低,为45~60°C,锦纶6的熔点210~215°C,分解点为300°C,锦纶66熔点255°C。锦纶耐热性差,遇热会发生收缩,其沸水收缩率高达11.5%左右,150°C的高温下保持50h,纤维会变黄,失去使用价值。

4.化学性质

锦纶耐碱不耐酸, 95°C 下用10%的苛性钠溶液处理16h, 强度基本不受损失。在各种浓酸中会溶解,59%的硫酸和热的甲酸、乙酸可将锦纶溶解,15%和20%的盐酸可分别溶解锦纶6和锦纶66。

5.光学性质

锦纶耐光性差,在日光下长时间暴晒,会变黄和发脆。

>>>>

锦纶的用途

锦纶以长丝为主,少量的短纤维主要用于同毛、棉或其他化纤混纺,目的是提高织物的强度和耐磨性。锦纶长丝一部分用于丝绸、纱巾、花边等,大部分加工成弹力丝,用其制成的袜类、锦纶衫、手套等坚固耐用。工业用锦纶占40%以上,由于锦纶的强度高,耐疲劳,抗冲击能力强,与橡胶的亲和能力好,适合于制作卡车、飞机等轮胎用帘子线,用作渔网其寿命比棉渔网长4~5倍。此外,还用于缆绳、降落伞、软梯、传送带和锦纶绳等。

锦纶66与锦纶6的区别是什么?

一般说来锦纶66的手感比锦纶6好,另外锦纶66的舒适性也比锦纶6好,但从表面上很难区分锦纶6和锦纶66。

锦纶6产品具有高强度、耐磨、柔软性及肌肤触感温和等特性,在服装、丝绸、雨伞、鱼网丝、帘子线、BCF地毯丝及工程塑料领域具有广阔的用途。

关于我对PA6和PA66两者区别的理解与分析

PA6和PA66具有热塑性、重量轻、韧性好、耐化学腐蚀、耐久性好等特点。广泛应用于民用丝、帘线、渔网丝、输送带、注塑用高耐磨绝缘体零件、日用品、包装膜等纺织材料。但同时,这两种产品之间也有细微差别。在应用方面,由于不同的特点,也有不同的应用领域。让我们从各个方面来分析这两者的区别。

物理性质

PA6和PA66都是半透明或不透明的蛋白石结晶聚合物。但原料却大不相同:PA6的原料是己内酰胺,是通过己内酰胺开环聚合得到的;原料主要是石油苯,一些厂家受石油苯短缺的限制,所以使用氢化苯,但用量很少。以己二胺和己二酸缩聚制备了PA66。

与PA66相比,PA6具有较低的熔点和较宽的温度范围。其抗冲击性和溶解性优于PA66,但吸湿性也很强。由于塑料制品的许多质量特性都受吸湿性的影响,在使用过程中应予以重视。另外,PA66的动态结晶能力是PA6的20倍左右。因此,在相同条件下,PA66工业丝的抗裂强度达到9.7g/d,而PA6工业丝的强力仅为9.0g/d左右。

PA66与PA6物理性能的比较

PA6工程塑料具有较高的拉伸强度、良好的抗冲击性、优异的耐磨性、耐化学性和低摩擦系数。通过玻璃纤维改性、矿物填料改性和添加阻燃剂,可以改善PA6工程塑料的综合性能。主要应用于汽车工业和电子电气领域。玻璃是最常见的添加剂,有时还添加合成橡胶,如三元乙丙橡胶和丁苯橡胶,以提高抗冲击性。对于不含添加剂的产品,PA6的收缩率在1%~1.5%之间。玻璃纤维添加剂的加入可以使收缩率降低到0.3%(但在垂直于工艺的方向上略高)。成型件的收缩主要受结晶度和吸湿性的影响。

PA66具有综合性能好、强度高、刚性好、耐冲击、耐油、耐化学腐蚀、耐磨、自润滑等特点。特别是其硬度、刚度、耐热性和蠕变性能较好。而且原料易得,成本低。因此,PA66广泛应用于工业、服装、装饰、工程塑料等领域。由于PA66的强度高于PA6,PA66更多地用于生产轮胎帘布等工业用纱线。

PA6的消费比例在民用丝绸行业中最高,约占服装用锦纶长丝的58%。锦纶6约占锦纶轮胎胎体帘布市场的13%。改性塑料的使用占总数的12%。PA6用于渔网丝的比例约为6%。塑料薄膜级PA6占BOPA薄膜的4%,短纤维PA6用于地毯、羊毛衫、无纺布等,其他pa杆和pa胶带占3%。在PA6的物理性能中,其收缩率和成型收缩率都很差,不能通过改进生产工艺来改善。但在产品生产过程中通过添加辅料、添加剂,或依靠纺织方法,以及复合使用来解决。比如BOPA膜,为了减少其收缩的影响,多采用复合材料,依靠其他膜来降低整体收缩。

PA66消费比例最高的是工程塑料,占总消费量的65%,工业丝占20%,其他占15%。PA66的下游产品大多集中在工程塑料中,工程塑料由于其刚度和韧性不适合纺纱。根据我国PA66消费领域细分,尼龙树脂中PA66的消费量约为32万吨,PA66工业丝的消费量约为11万吨,其他方面的应用量相对较小。

PA6原料

价格和容量各有不同

PA6的聚合为开环反应,己内酰胺与切片(或前体)的投入产出比约为1:1.03;PA66的聚合为收缩反应,66盐与切片(前体)的投入产出比约为1.13-1.15。一般来说,由于生产工艺和原材料不同,PA66的价格比PA6高出3000-4000元/吨。

同时,由于PA6应用较广,生产工艺更易于推广,国内聚合装置约有40-50家,2012年产能维持在230万吨左右;虽然PA66存在需求缺口,但由于原料己二腈的缺乏,发展缓慢,国内只有3家制造商。据了解,自2005年以来,PA66的进口依存度一直在60%以上。

因为我国是服装大国,在使用过程中首先要考虑产品的性价比。PA6在纤维纺织品中具有较好的优势,这使得PA6的消费量远远高于PA66。同时,从价格和性能上看,PA6的应用率远高于PA66。但在工程塑料中,PA66更具优势。

影响阻燃尼龙PA66效果的原因!

阻燃剂的选择应根据不同的场所和需要选择合理的阻燃剂。阻燃剂PA66的用量及其协同效应组成。如果使用单一阻燃剂,红磷和溴阻燃剂的实际阻燃效果良好。当红磷用量为5%~7%,溴系阻燃剂用量为15%~17%时,尼龙的垂直着火可达到V-0级;当氮气阻燃剂用量较大时,只有尼龙的垂直着火水平才能达到V-2级。三种阻燃剂配合使用,用量减少,实际效果明显。实际效果见下表:复合阻燃管理体系的实际效果。阻燃管理系统的阻燃等级为15%N+5%磷27.9v-012%,溴+3%磷29.0v-010%N+8%溴29.5v-0。不难看出,阻燃剂的协同效应不仅可以提高尼龙制品的实际阻燃效果,还可以减少阻燃剂的用量,控制成本。然而,中间阻燃剂的制备和阻燃剂在尼龙基体中的分散是危及阻燃剂实际效果的根本原因。可对阻燃剂和尼龙进行表面处理,提高阻燃剂与环氧树脂的相容性,从而提高阻燃剂协同的实际效果。


由于原料含水量的干扰,尼龙分子式中有很强的正、负氟苯(-CONH-)官能团,暴露在空气中,容易与空气中的水熔合产生共价键,具有较大的吸水能力,这使得尼龙在高温熔融状态下很容易发生水解反应,降低其相对分子量,从而降低其物理性能。因此,尼龙原料在生产、加工和使用前,需要进行多方面的干燥。

干燥条件为:风机在100℃~110℃的干燥时间为6~8h,真空干燥机在85±5℃的干燥时间为6~8h。

阻燃尼龙PA66生产加工温度的危害挤出过程中的生产加工温度应遵循以下标准:进料段温度略低于原料熔点,使尼龙处于半熔融状态;这也是为了确保原料能顺利进入挤出机螺杆,并能沿螺栓的径向输送;还原段温度高于熔点,一般在10~15℃左右,使其完全熔化;在该段中,尼龙溶液受到挤出机螺杆切割的橡胶混合的影响,会产生很大的切割和摩擦热;计量检定段温度接近或略低于收缩段温度。在该区域,尼龙溶液加热时对称,易于完成稳定的流动性;发动机温度略低于计量检定段温度,基本接近熔点温度,防止溶液开裂造成产品厚度不均匀;制冷介质的温度和制冷效率也应适当调整。

PA6与PA66的区别是什么?

聚酰胺树脂,英文名称为polyamide,简称PA,俗称尼龙(Nylon)。它是大分子主链重复单元中含有酰胺基团的高聚物的总称。


是五大工程塑料中产量最大、品种最多、用途最广的品种,与其他聚合物共混物和合金等,满足不同特殊要求,广泛用作金属,木材等传统材料代用品。





尼龙中的主要品种是尼龙6(PA6)和尼龙66(PA66),占绝对主导地位。


那么PA6与PA66的本质区别是什么?


物理特性基本区别



尼龙6(PA6)为聚己内酰胺,而尼龙66(PA66)为聚己二酸己二胺,PA66比PA6要硬l2%。


PA6的化学物理特性和PA66很相似,然而,它的熔点较低,而且工艺温度范围很宽。它的抗冲击性和抗溶解性比PA66要好,但吸湿性也更强。


PA66是一种半晶体-晶体材料,有较高的熔点,在较高温度也能保持较强的强度和刚度。


产品性能区别


PA6:具有优异的热稳定性,高耐热性;尺寸稳定性好;高表面质量;防翘曲性好。

熔点:210 - 220 ℃

分解温度:>300℃

闪点:>400 ℃

自燃温度:>450 ℃

物态:固体颗粒

臭味:无毒性:

无循环利用:可以

最终处理:土壤(无害工业废品)

灭火剂:可用各种灭火剂(水,泡沫,粉剂,CO2,沙)

运输:非危险品,适用各种运输工具

欧共体标准:非危险品


PA66具有优良的耐磨性,耐高冲击性好,尺寸稳定性好。

熔点:250-270℃

分解温度:>350 ℃

闪点:>400 ℃

自燃温度:>450℃

物态:固体颗粒

臭味:无毒性:

无循环利用:可以

最终处理:土壤(无害工业废品)

灭火剂 :可用各种灭火剂(水,泡沫,粉剂,CO2,沙)

运输:非危险品,适用各种运输工具

欧共体标准:非危险品


用途区别


PA6一般用于汽车零部件、机械部件、电子电器产品、工程配件等产品。


PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品,如船用螺旋桨、齿轮、滚子、滑轮、辊轴、泵体中叶轮、风扇叶片、高压密封围、阀座、垫片、衬套、各种把手、支撑架、电线包内层等。


注塑工艺区别


PA6-注塑工艺条件


PA6




因为塑件的许多品质特性都要受到吸湿性的影响,因此使用 PA6 设计产品时要 充分考虑到这一点。


为了提高PA6的机械特性,经常加入各种各样的改性剂。玻璃纤维就是最常见的添加剂,有时为了提高抗冲击性还加入合成橡胶,如EPDM和SBR等。


对于没有添加剂的产品,PA6的收缩率在1%到1.5%之间。加入玻璃纤维的增强尼龙可以使收缩率降低到0.3%(但和流程相垂直的方向还要稍高一些)。成型组装的收缩率主要受材料结晶度和吸湿性影响。


干燥处理

由于PA6很容易吸收水分,因此特别要注意加工前的干燥。

如果材料是用防水材料包装供应的,则容器应保持密闭。

如果湿度大于0.2%,建议在80℃以上的热空气中干燥16小时。

如果材料已经在空气中暴露超过8小时,建议进行105℃,8小时以上的真空烘干。


熔化温度

230~280℃,对于增强尼龙为250~280℃。


模具温度

80~90℃。

模具温度很显著地影响结晶度,而结晶度又影响着塑件的机械特性,对于结构部件来说结晶度很重要,因此建议模具温度为80~90℃。

对于薄壁的,流程较长的塑件也建议使用较高的模具温度。

增大模具温度可以提高塑件的强度和刚度,但会降低韧性。

如果壁厚大于3mm,建议使用20~40℃的低温模具。对于玻璃增强材料模具温度应大于80℃。


注射压力

一般在750~1250bar之间(取决于材料和产品设计)。


注射速度

高速(对增强尼龙要稍微降低)。


流道和浇口

由于PA6的凝固时间很短,因此浇口的位置非常重要。

浇口孔径不要小于0.5*t(这里t为塑件厚度)。

如果使用热流道,浇口尺寸应比使用常规流道小一些,因为热流道能够帮助阻止材料过早凝固。

如果用潜入式浇口,浇口的最小直径应当是0.75mm。



PA66-注塑工艺条件


PA66




PA66在成型后仍然具有吸湿性,其程度主要取决于材料的组成、壁厚以及环境条件。产品设计时,一定要考虑吸湿性对几何稳定性的影响。


PA66的粘性较低,因此流动性很好(但不如PA6)。这个性质可以用来加工很薄的元件。粘度对温度变化很敏感。


PA66的收缩率在1%~2%之间,加入玻璃纤维改性可以将收缩率降低到0.2%~1%。收缩率在流程方向和与流程方向相垂直方向上的相异是较大的。


PA66对许多溶剂具有抗溶性,但对酸和其它一些氯化剂的抵抗力较弱。



干燥处理

如果加工前材料是密封的,那么就没有必要干燥。

如果储存容器被打开,那么建议在85℃的热空气中干燥处理。

如果湿度大于0.2%,还需要进行105℃,12小时的真空干燥。


熔化温度

260~290℃。

对玻璃改性的产品为275~280℃。

熔化温度应避免高于300℃。


模具温度

建议80℃。

模具温度将影响结晶度,而结晶度将影响产品的物理特性。

对于薄壁塑件,如果使用低于40℃的模具温度,则塑件的结晶度将随着时间而变化,为了保持塑件的几何稳定性,需要进行退火处理。


注射压力

通常在750~1250bar,取决于材料和产品设计。


注射速度

高速(对于增强型材料应稍低一些)。


流道和浇口

由于PA66的凝固时间很短,因此浇口的位置非常重要。

浇口孔径不要小于0.5*t(这里t为塑件厚度)。

如果使用热流道,浇口尺寸应比使用常规流道小一些,因为热流道能够帮助阻止材料过早凝固。

如果用潜入式浇口,浇口的最小直径应当是0.75mm。

为什么尼龙66的熔点高于尼龙1010?

一言以蔽之,尼龙熔点/结晶能力看氢键密度,建议初学者自己画一下图,就很直观明了。

举几个代表性例子:(熔点从高到低排序)

尼龙66,每2个氢键之间每条链5个亚甲基(平行)

尼龙6,每2个氢键之间每条链5个亚甲基(反平行)

尼龙55,每2个氢键之间每条链8个亚甲基(平行)

尼龙1010,每2个氢键之间每条链9个亚甲基(平行)

尼龙57,每2个氢键之间每条链10个亚甲基(平行)


相关推荐

发布评论
